Die Energiebilanz im Motor
Beim Betrieb von Verbrennungsmotoren wird nur ein Teil der im
Kraftstoff gespeicherten Energie in mechanisch nutzbare Arbeit
umgewandelt. Der größte Teil wird in Wärme überführt und muss durch
Kühlung abgeleitet werden.
Die im Fahrzeug vom Fahrtwind erzwungene Kühlung wird am Prüfstand
durch Wasserwärmetauscher ersetzt. Zur Kompensation des zusätzlichen
Strömungswiderstandes im Wärmetauscher sind Umwälzpumpen für die zu
kühlenden Medien vorgesehen. Über Druckregler wird ein konstanter
Rückspeisedruck in den Motor vorgegeben.

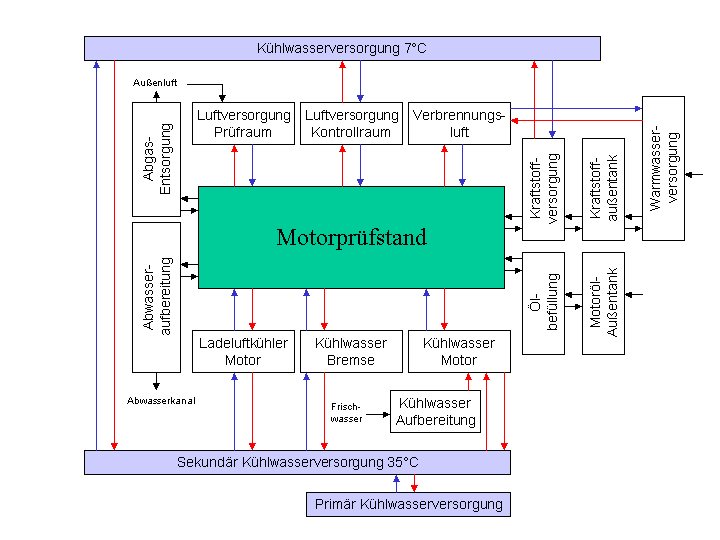

DynoTec liefert Kühl- und Konditionieranlagen, die an einem
zentralen oder lokalen Kühlwassernetz betrieben werden können. Aus
Gesichtspunkten des Umweltschutzes, aber auch um die Lebensdauer der
Kühlanlagen zu erhöhen, sind die Anlagen bevorzugt für einen
geschlossenen Kreislauf ausgelegt. Öle und Treibstoffe gelangen
nicht in den äußeren Kreislauf. Korrosion und Kalkablagerungen
werden stark reduziert. Die Auslegung der Verrohrung zwischen den
Anlagenteilen kann im Rahmen eines Planungsauftrages ausgearbeitet
werden.
Anschlussfertig vorbereitet
Die Kühl- und Konditioniereinrichtungen sind kompakt aufgebaut.
Kühler, Heizregister, Aggregate, Meß- und Stellglieder bilden eine
Einheit, die auch fahrbar ausgeführt sein kann. Der Kühlwasser- und
Medienanschluss erfolgt über Rohrgewinde, bei fahrbaren Anlagen über
Schnellverschlusskupplungen. Bei der Wahl des Aufstellungsortes in
der Prüfkabine, im Doppelboden oder in einem separaten Aggregateraum
sollte auf kurze Leitungswege für das zu konditionierende Medium
geachtet werden.
Kühlen oder Konditionieren ?
Die Kühlung der Betriebsmedien ist dann ausreichend, wenn keine
extrem hohen Anforderungen an die Reproduzierbarkeit der
Versuchsergebnisse gestellt werden. Dies ist normalerweise bei den
üblichen Tests in Produktion und Serie gegeben.
Sollen konstruktive Veränderungen am Motor oder Variationen der
Betriebsmedien bewertet werden, liefert nur der Versuch mit
konstanten Randbedingungen aussagekräftige Ergebnisse. In Forschung
und Entwicklung werden daher meist Konditioniereinrichtungen
eingesetzt. |
|
